Bantam 100EXの清掃　組立編その2

2013年2月27日 | 3,956 views | カテゴリー：OLD TACKLE | No Comments »

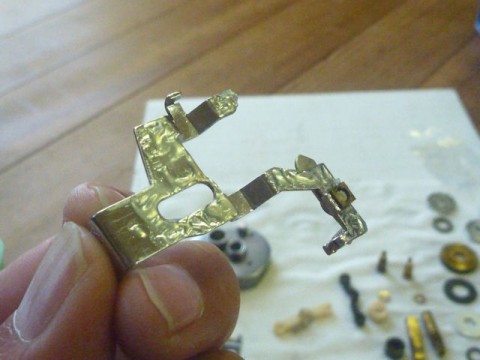

クラッチプレートの擦れる部分にグリスを塗ります。

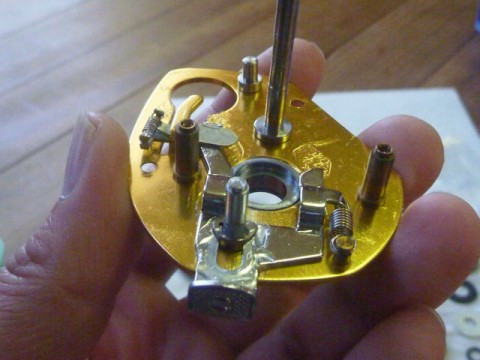

本体固定板にクラッチプレートを取り付けスプリングを付けておきます。

メインギアシャフトとストッパーを組み立てます。

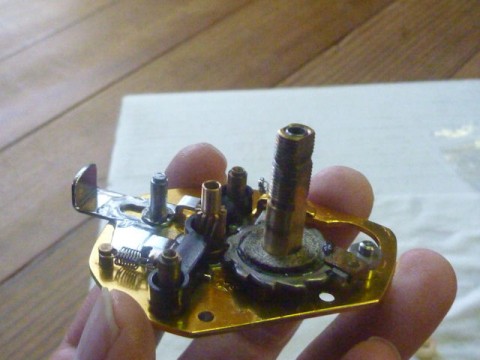

ピニオンギアとクラッチヨークを取り付けます。

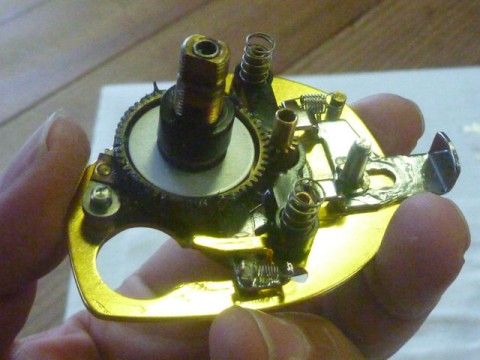

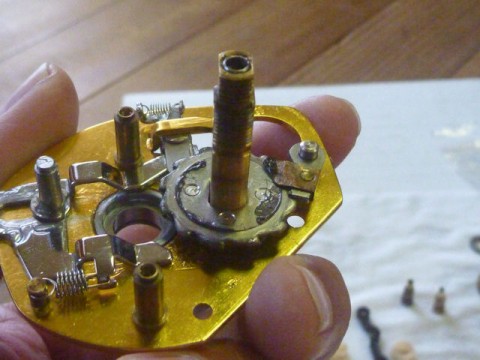

メインギアにモリブデン入りグリスを塗って組み立てます。

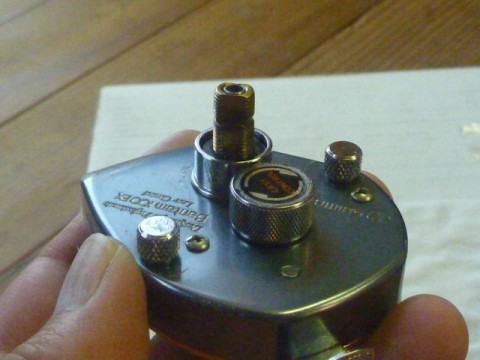

右側のカップを取り付けます。

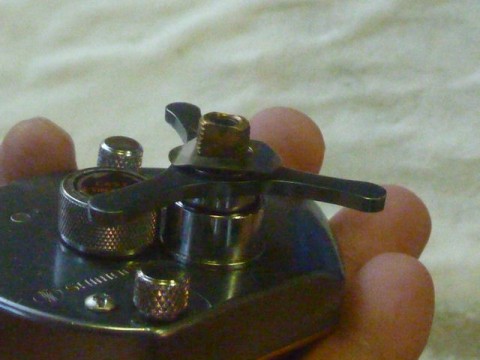

ドラグとスプリングを取り付け

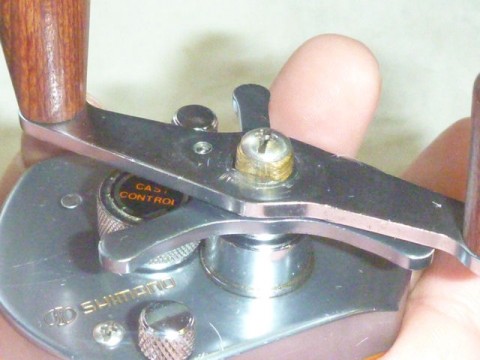

ハンドルをメインギアシャフトに通してから、メインギアシャフトの先端のネジを固定します。

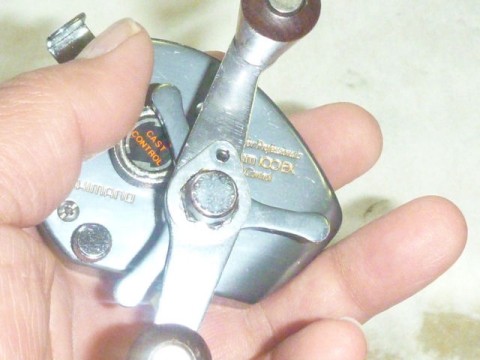

リテーナーの穴位置が合うように六角ナットを締めつけます。

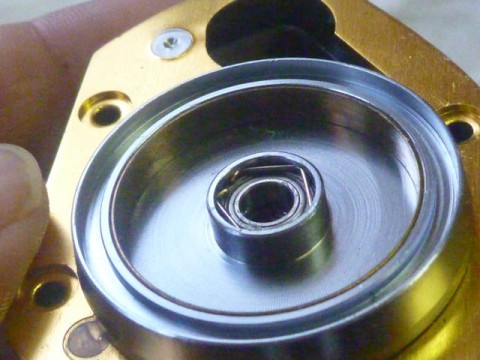

最後にボールベアリングを組み立てます。

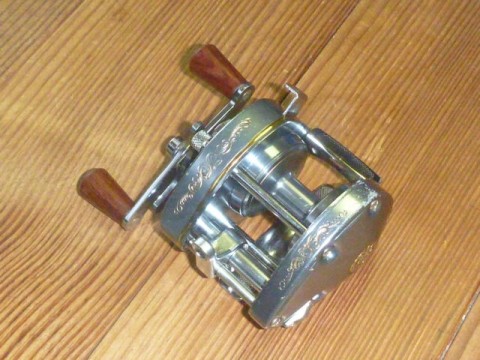

フレームにスプールと本体を組み付けて完成です。
