Bantam 100EXの清掃　組立編その1

2013年2月26日 | 5,254 views | カテゴリー：OLD TACKLE | No Comments »

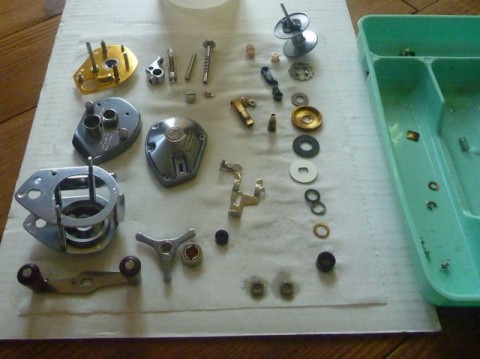

洗浄したパーツは、組立の順番が判るように並べています。

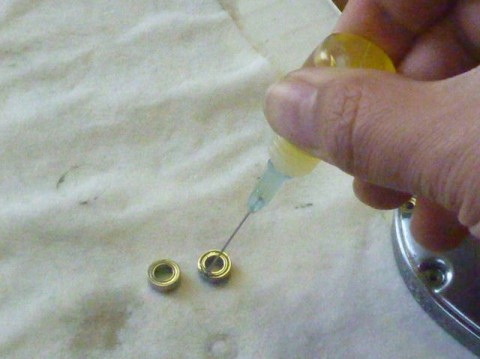

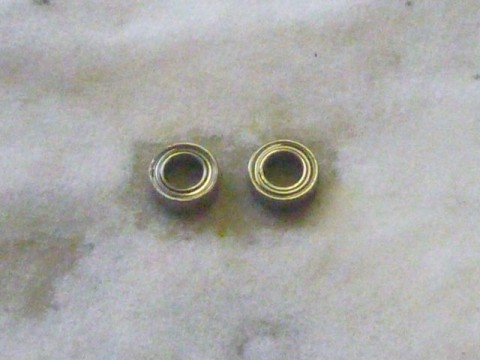

ボールベアリングにオイルを差します。

オイルが染み出てくるまでたっぷり差します。
オイルはダイワ純正オイルです。

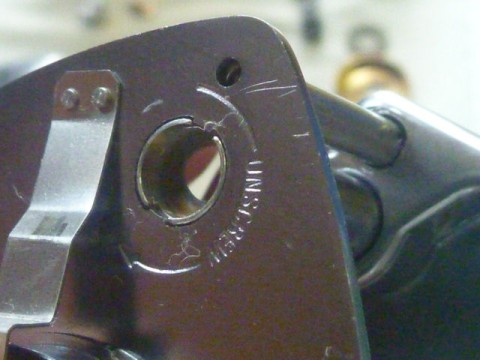

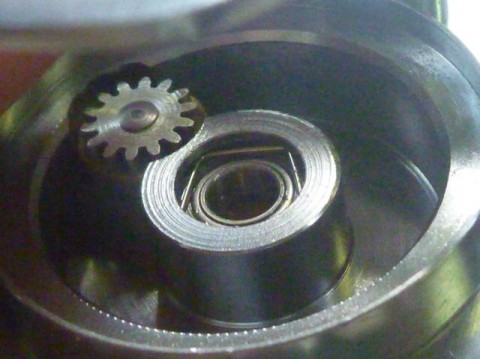

フレームにボールベアリングを組み込みます。

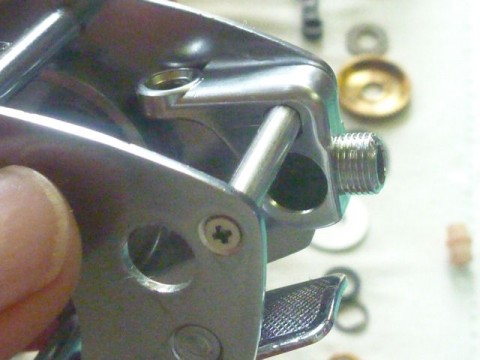

レベルワインドにレベルワインド軸を通して固定します。

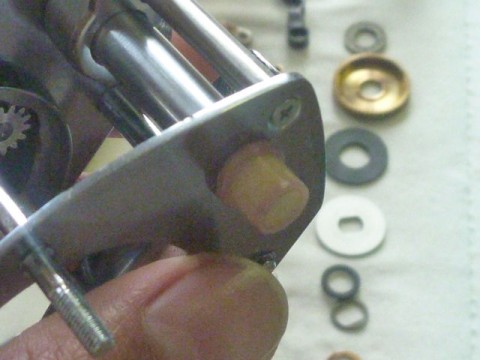

レベルワインドパイプの切欠きをフレームの突起に合わせて組み立てます。

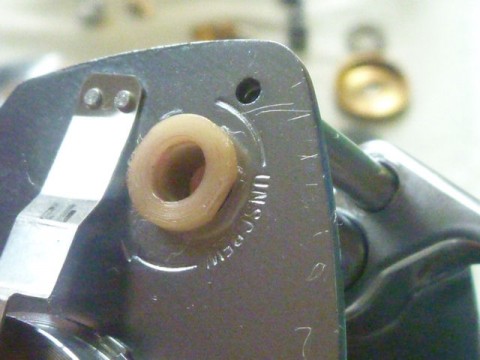

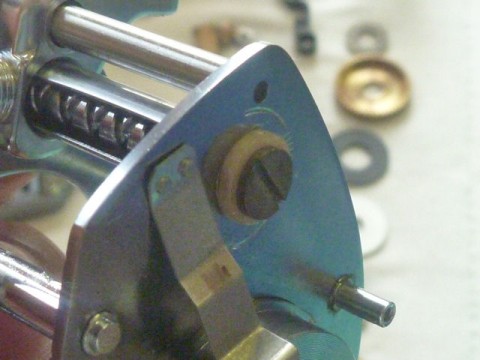

ウォームギア受けを取り付けて、ウォームギアを固定します。
ネジを締めすぎると、ウォームギアの動きが重くなるので、適当にしておきました。
使っている最中に取れないのか不安ですが・・・・

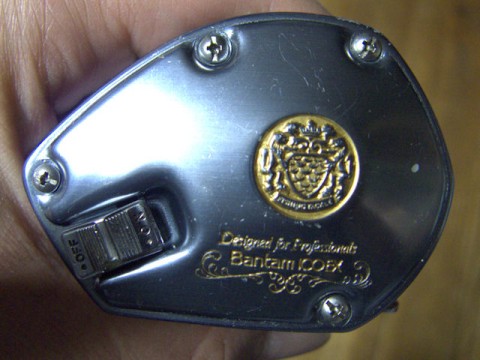

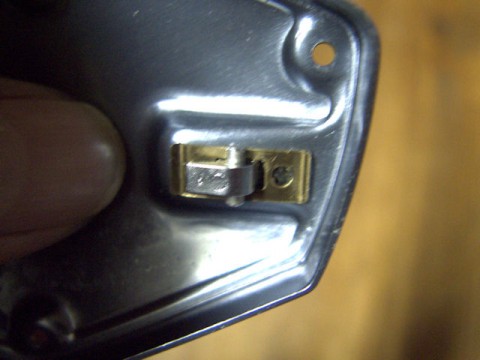

左のカップにON/OFFスイッチを取り付けます。
ピンが刺さっているだけなのですが、ピンを抜くときからピンが緩かったので、これも使っている最中に取れないか不安です
