TD-Z 103H TYPE-R+の整備組立編その1

2013年2月17日 | 8,656 views | カテゴリー：TACKLE | No Comments »

組立編は、写真ばかりで長くなるので、2回に分けてUPします。

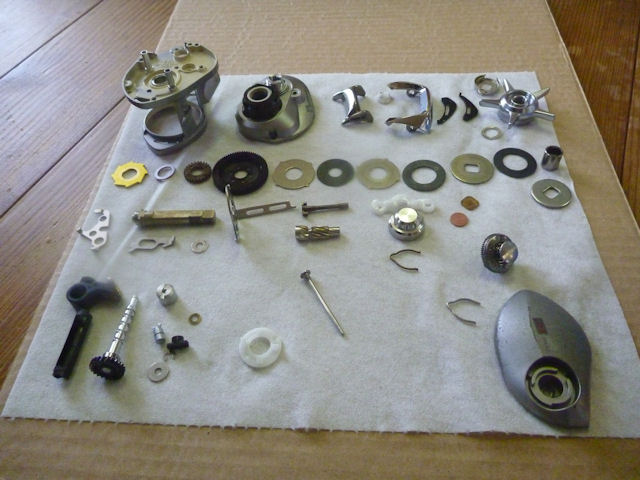

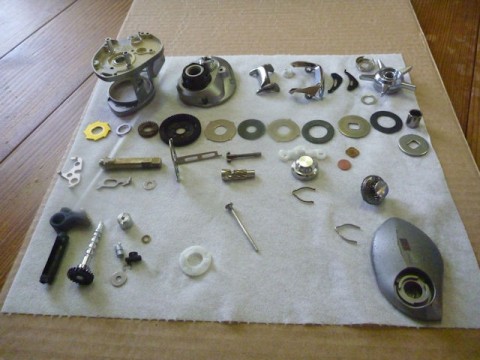

分解したパーツを洗浄しました。

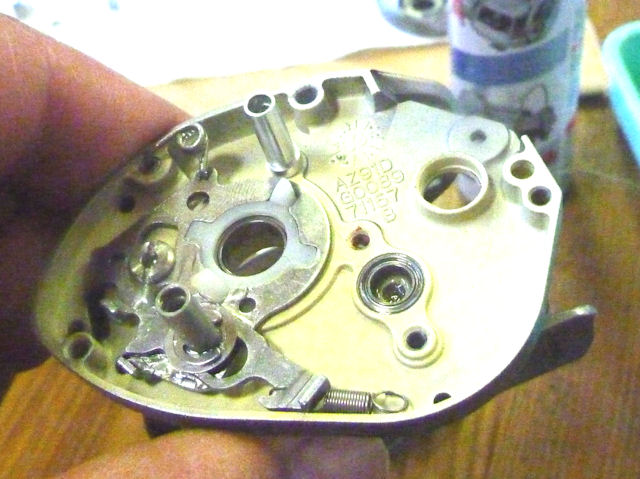

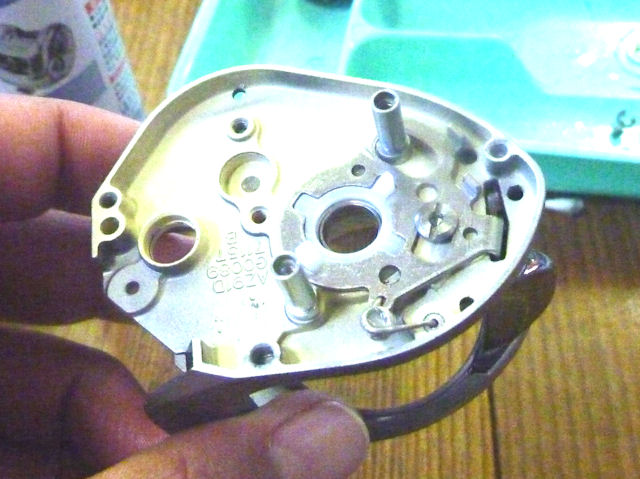

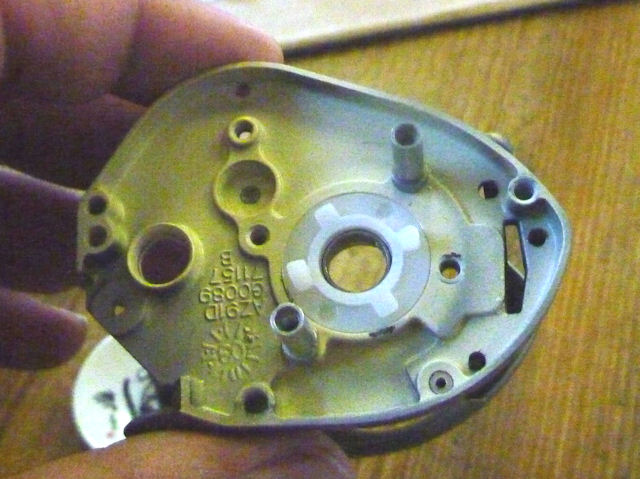

最初にメインギアシャフトを組み立てます。

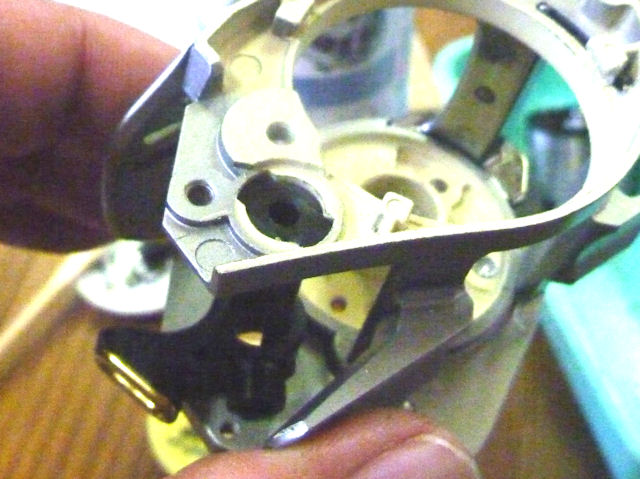

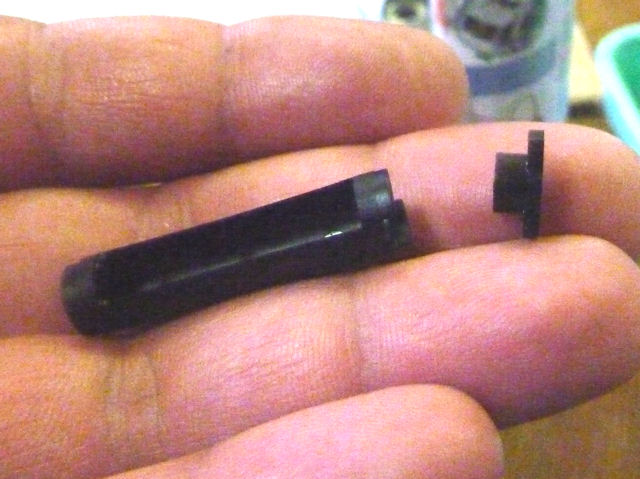

次にレベルワインドのウォームシャフトを組み立てます。

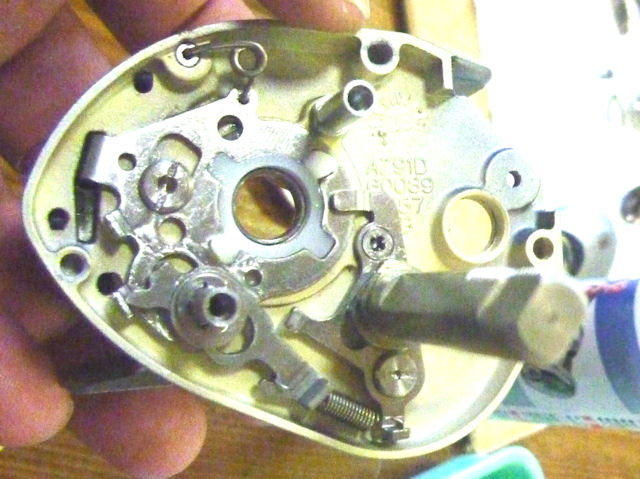

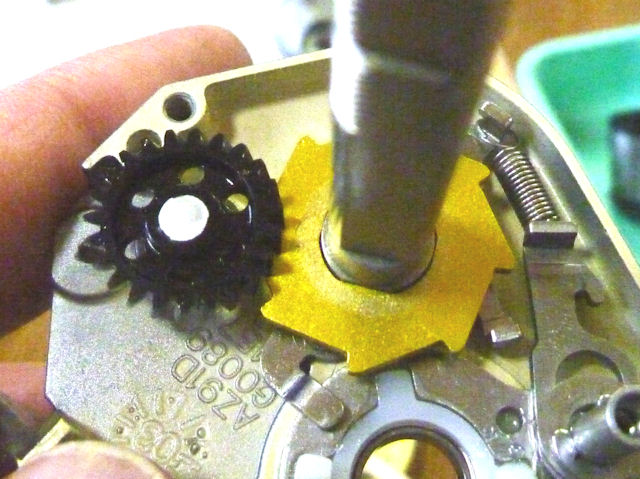

ウォームシャフトを固定する前に、ギアシャフトにラチェット板を入れておく必要があります。

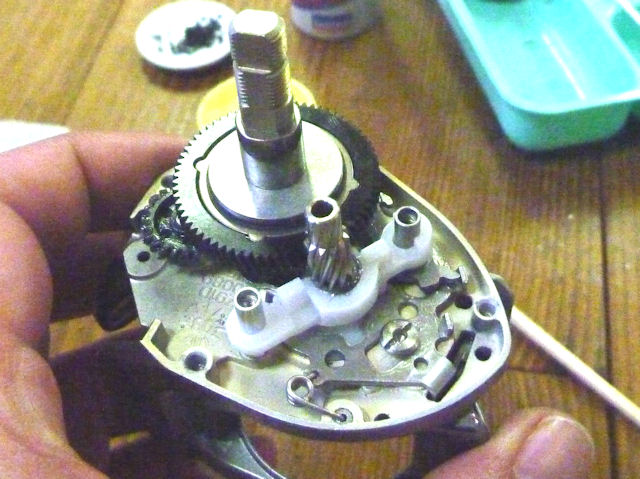

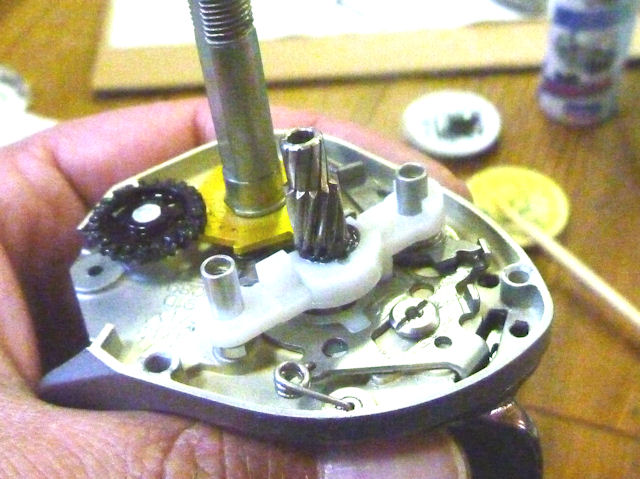

クラッチプレートとピニオンギアを組み立てます。
画像ではクラッチプレートが表裏逆になっています。

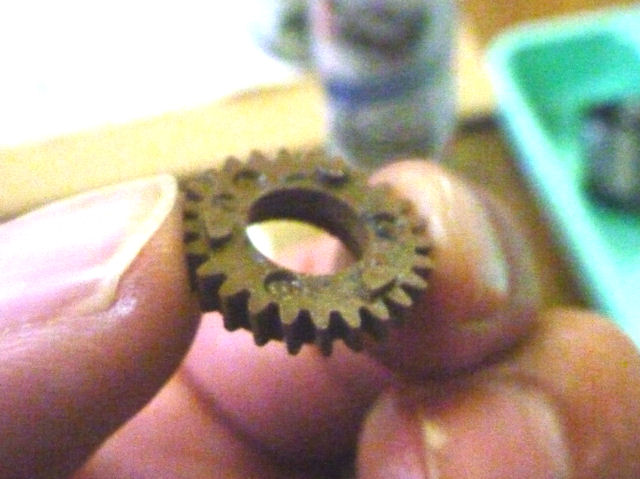

ウォームシャフトギアにグリスを塗って、組み込みます。

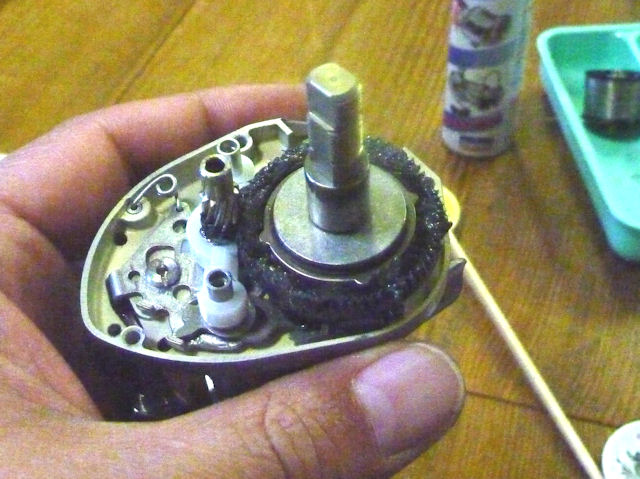

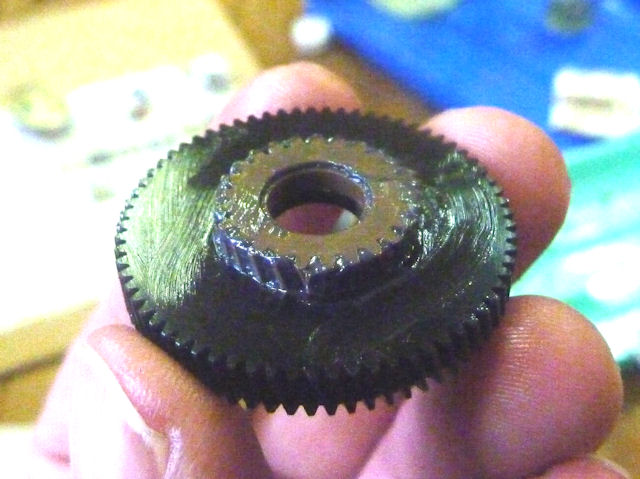

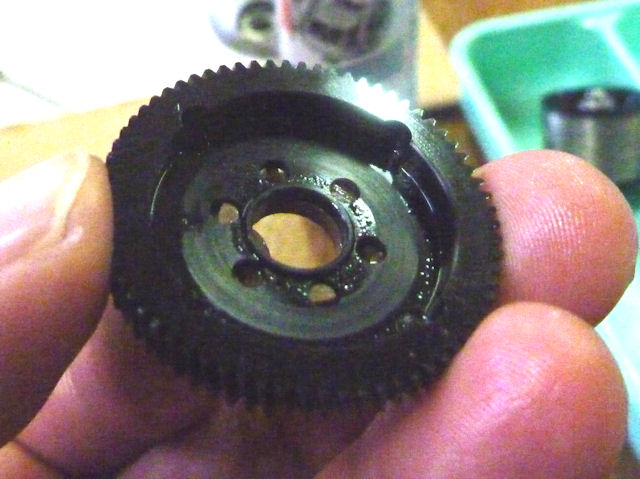

ギアシャフトにドライブギアを組み込んでから、グリスを塗って、ドラグを組み立てます。
